Montaggio dei sistemi di lubrificazione

I sistemi di lubrificazione perma sono utilizzabili in modo flessibile in tutti i settori di applicazione, quali ad esempio impianti a nastro trasportatore, motori elettrici, pompe e impianti di ventilazione. I sistemi di lubrificazione automatici possono essere montati direttamente sul punto di lubrificazione. Utilizzando tubi è anche possibile un montaggio a distanza o indiretto.

Lista di controllo

Determinazione della modalità di montaggio

Quando il macchinario è in funzione è difficile o pericoloso raggiungere il punto di lubrificazione?
Il punto di lubrificazione è soggetto a forti vibrazioni o temperature elevate che potrebbero mettere a repentaglio o danneggiare il sistema di lubrificazione?
È necessario un permesso di accesso per raggiungere i punti di lubrificazione nelle aree messe in sicurezza o ad altezze elevate?
Il punto di lubrificazione è esposto a grandi quantità d’acqua, fluidi di processo, sostanze derivanti dal processo di produzione o all’impatto di sostanze solide?

Se, ad una delle domande, può essere risposto con “SÌ”, consigliamo un montaggio indiretto.

Vantaggi Montaggio diretto

Oneri di montaggio inferiori
I sistemi di lubrificazione automatica possono essere avvitati a mano
Alimentazione immediata dei punti di lubrificazione con lubrificante nuovo

Vantaggi Montaggio indiretto

Spostamento del punto di lubrificazione in una posizione accessibile senza pericoli
Le vibrazioni sul punto di lubrificazione possono essere trascurate
La sostituzione dei sistemi di lubrificazione automatica può avvenire con impianto in funzione

KITs DI MONTAGGIO

KIT DI MONTAGGIO STAR Heavy Duty singolo 65 mm morsetto di fissaggio con tubo flessibile 3 m

KIT DI MONTAGGIO STAR Heavy Duty singolo 65 mm morsetto di fissaggio con tubo flessibile 3 m

Art. No.: 116965

Fissaggio con morsetto di fissaggio

KIT DI MONTAGGIO STAR Heavy Duty doppio 65 mm morsetto di fissaggio con tubo flessibile 5 m

KIT DI MONTAGGIO STAR Heavy Duty doppio 65 mm morsetto di fissaggio con tubo flessibile 5 m

Art. No.: 116967

Fissaggio con morsetto di fissaggio

KIT DI ACCESSORI STAR Heavy Duty singolo 65 mm morsetto di fissaggio senza tubo

KIT DI ACCESSORI STAR Heavy Duty singolo 65 mm morsetto di fissaggio senza tubo

Art. No.: 116955

Fissaggio con morsetto di fissaggio

KIT DI ACCESSORI STAR Heavy Duty doppio 65 mm morsetto di fissaggio senza tubo

KIT DI ACCESSORI STAR Heavy Duty doppio 65 mm morsetto di fissaggio senza tubo

Art. No.: 116957

Fissaggio con morsetto di fissaggio

KIT DI MONTAGGIO STAR Heavy Duty singolo griglia di protezione con tubo flessibile 3 m

KIT DI MONTAGGIO STAR Heavy Duty singolo griglia di protezione con tubo flessibile 3 m

Art. No.: 116966

Fissaggio con griglia di protezione

KIT DI MONTAGGIO STAR Heavy Duty doppio griglia di protezione con tubo flessibile 5 m

KIT DI MONTAGGIO STAR Heavy Duty doppio griglia di protezione con tubo flessibile 5 m

Art. No.: 116968

Fissaggio con griglia di protezione

KIT DI ACCESSORI STAR Heavy Duty singolo griglia di protezione senza tubo

KIT DI ACCESSORI STAR Heavy Duty singolo griglia di protezione senza tubo

Art. No.: 116956

Fissaggio con griglia di protezione

KIT DI ACCESSORI STAR Heavy Duty doppio griglia di protezione senza tubo

KIT DI ACCESSORI STAR Heavy Duty doppio griglia di protezione senza tubo

Art. No.: 116958

Fissaggio con griglia di protezione

KIT DI MONTAGGIO STAR Heavy Duty singolo 65 mm morsetto di fissaggio con tubo flessibile 3 m

KIT DI MONTAGGIO STAR Heavy Duty singolo 65 mm morsetto di fissaggio con tubo flessibile 3 m

Art. No.: 116965

Fissaggio con morsetto di fissaggio

KIT DI MONTAGGIO STAR Heavy Duty doppio 65 mm morsetto di fissaggio con tubo flessibile 5 m

KIT DI MONTAGGIO STAR Heavy Duty doppio 65 mm morsetto di fissaggio con tubo flessibile 5 m

Art. No.: 116967

Fissaggio con morsetto di fissaggio

KIT DI ACCESSORI STAR Heavy Duty singolo 65 mm morsetto di fissaggio senza tubo

KIT DI ACCESSORI STAR Heavy Duty singolo 65 mm morsetto di fissaggio senza tubo

Art. No.: 116955

Fissaggio con morsetto di fissaggio

KIT DI ACCESSORI STAR Heavy Duty doppio 65 mm morsetto di fissaggio senza tubo

KIT DI ACCESSORI STAR Heavy Duty doppio 65 mm morsetto di fissaggio senza tubo

Art. No.: 116957

Fissaggio con morsetto di fissaggio

KIT DI MONTAGGIO STAR Heavy Duty singolo griglia di protezione con tubo flessibile 3 m

KIT DI MONTAGGIO STAR Heavy Duty singolo griglia di protezione con tubo flessibile 3 m

Art. No.: 116966

Fissaggio con griglia di protezione

KIT DI MONTAGGIO STAR Heavy Duty doppio griglia di protezione con tubo flessibile 5 m

KIT DI MONTAGGIO STAR Heavy Duty doppio griglia di protezione con tubo flessibile 5 m

Art. No.: 116968

Fissaggio con griglia di protezione

KIT DI ACCESSORI STAR Heavy Duty singolo griglia di protezione senza tubo

KIT DI ACCESSORI STAR Heavy Duty singolo griglia di protezione senza tubo

Art. No.: 116956

Fissaggio con griglia di protezione

KIT DI ACCESSORI STAR Heavy Duty doppio griglia di protezione senza tubo

KIT DI ACCESSORI STAR Heavy Duty doppio griglia di protezione senza tubo

Art. No.: 116958

Fissaggio con griglia di protezione

Tutti KITs DI MONTAGGIO

Operazioni preliminari sul punto di lubrificazione

1. Rimuovere il nipplo di lubrificazione

2. Applicare il mastice, avvitare il riduttore

3. Prelubrificare il punto di lubrificazione e gli elementi di raccordo, eventualmente riempire il flessibile (con lo stesso lubrificante utilizzato nel sistema di lubrificazione)

4. Controllo della pressione: punto di lubrificazione e tutti gli elementi di raccordo (Set di accessori con manometro N. art. 101480)

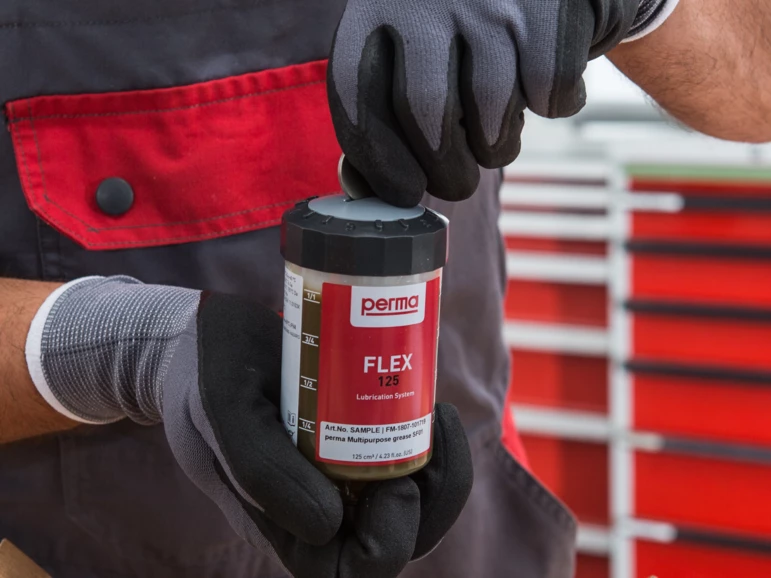

Attivazione del sistema di lubrificazione

perma CLASSIC | perma FUTURA

perma FUTURA PLUS

perma FLEX | perma FLEX PLUS

perma NOVA | perma STAR VARIO

Installazione del sistema di lubrificazione

1. Scrivere la data di attivazione e di sostituzione sull’etichetta

2. Rimuovere il tappo

3. Avvitare il sistema di lubrificazione nel punto di lubrificazione
